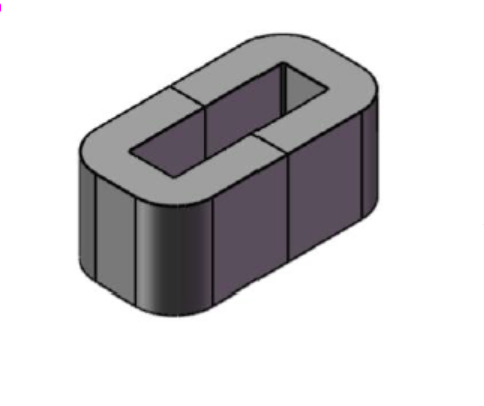

Fe Bazlı Amorf C Çekirdekleri MLAC-2133
Başvuru
● PV invertör için reaktör çekirdekleri
● Yüksek frekanslı süper anahtarlamalı güç kaynağının filtre reaktörü
● UPS güç kaynağının ana transformatörü
● X-ışını CT'si, indüksiyonlu ısıtma ekipmanı, kaynak makineleri ve iletişim ekipmanı için yüksek frekanslı transformatörler
● Fotovoltaik, rüzgar enerjisi, yakıt hücreleri vb. için güç regülatörlerine yönelik indüktörler.
● HEV, FCV, UPS, vb. için yükseltme/düşürme dönüştürücüleri için endüktörler.
Özellikler
● Yüksek doymuş indüksiyon-Azaltılmış çekirdek hacmi
● Dikdörtgen yapı-Bobin montajı kolaydır
● Çekirdek kesme-DC önyargı doygunluğunu önleme açısından iyi
● Düşük çekirdek kaybı-sıcaklık önleyici artış (silisyum çeliğe kıyasla 1/5-1/10)
● Kesilen damarların çekirdek kaybı diğer manyetik metal malzemelere göre çok daha düşüktür
● Kesilen damarların yüksek doygunluk akı yoğunluğu (Bs=1.56T) ve düşük çekirdek kaybı özellikleri, yüksek çalışma akı yoğunluğuna sahip uygulamaların tasarlanmasına olanak sağlar.
● İyi stabilite - -55°C'den 150°C'ye kadar kararlı çalışma
Farklı malzemelerden kesme çekirdeklerinin frekansına karşı kaybı

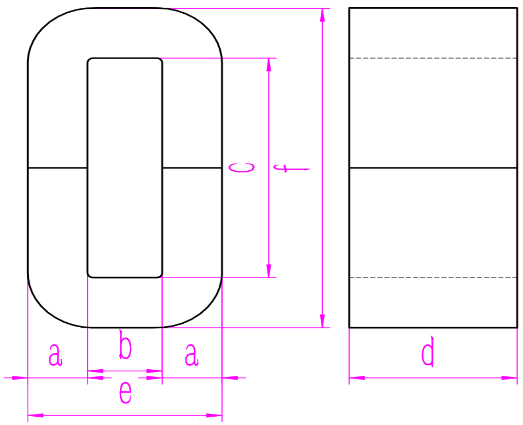

a -- çekirdek yapı b -- pencere genişliği
c – pencere yüksekliği d – şerit genişliği
e -- çekirdek genişliği f -- çekirdek uzunluğu
