Kulingana na kanuni ya muundo wa kazi wa mita ya nishati, inaweza kugawanywa kimsingi katika moduli 8, moduli ya nguvu, moduli ya onyesho, moduli ya kuhifadhi, moduli ya sampuli, moduli ya kupima, moduli ya mawasiliano, moduli ya udhibiti, moduli ya usindikaji wa MUC. Kila moduli hufanya kazi zake kwa moduli ya usindikaji wa MCU kwa ajili ya ujumuishaji na uratibu uliounganishwa, ikiunganishwa katika kitu kizima.
1. Moduli ya nguvu ya mita ya nishati
Moduli ya umeme ya mita ya umeme ni kitovu cha nishati kwa ajili ya uendeshaji wa kawaida wa mita ya umeme. Kazi kuu ya moduli ya umeme ni kubadilisha volteji ya juu ya AC 220V kuwa usambazaji wa umeme wa volteji ya chini ya DC wa DC12\DC5V\DC3.3V, ambao hutoa usambazaji wa umeme unaofanya kazi kwa chipu na kifaa cha moduli zingine za mita ya umeme. Kuna aina tatu za moduli za umeme zinazotumika sana: transfoma, hatua ya chini ya uwezo wa upinzani, na vifaa vya umeme vya kubadili.
Aina ya transfoma: Ugavi wa umeme wa AC 220 hubadilishwa kuwa AC12V kupitia transfoma, na kiwango cha volteji kinachohitajika hufikiwa katika urekebishaji, upunguzaji wa volteji na udhibiti wa volteji. Nguvu ya chini, utulivu wa juu, kuingiliwa kwa umeme kwa urahisi.
Ugavi wa umeme wa kushuka chini unaotegemea uwezo wa upinzani ni saketi inayotumia mwitikio wa uwezo unaozalishwa na capacitor chini ya masafa fulani ya ishara ya AC ili kupunguza kiwango cha juu cha mkondo wa uendeshaji. Ukubwa mdogo, gharama ya chini, nguvu ndogo, matumizi makubwa ya nguvu.
Usambazaji wa umeme unaobadilika ni kupitia vifaa vya umeme vya kubadilishia umeme (kama vile transistors, transistors za MOS, thyristors zinazoweza kudhibitiwa, n.k.), kupitia mzunguko wa udhibiti, ili vifaa vya kubadilishia umeme viwashe na "kuzima" mara kwa mara, ili vifaa vya kubadilishia umeme viweze kusukuma moduli ya voltage ya kuingiza, ili kufikia ubadilishaji wa voltage na voltage ya kutoa inaweza kubadilishwa na kazi ya udhibiti wa voltage kiotomatiki. Matumizi ya chini ya nguvu, ukubwa mdogo, masafa mapana ya voltage, mwingiliano wa masafa ya juu, bei ya juu.
Katika uundaji na usanifu wa mita za nishati, kulingana na mahitaji ya kazi ya bidhaa, ukubwa wa kesi, mahitaji ya udhibiti wa gharama, mahitaji ya sera ya kitaifa na kikanda ili kubaini aina ya usambazaji wa umeme.
2. Moduli ya kuonyesha mita ya nishati

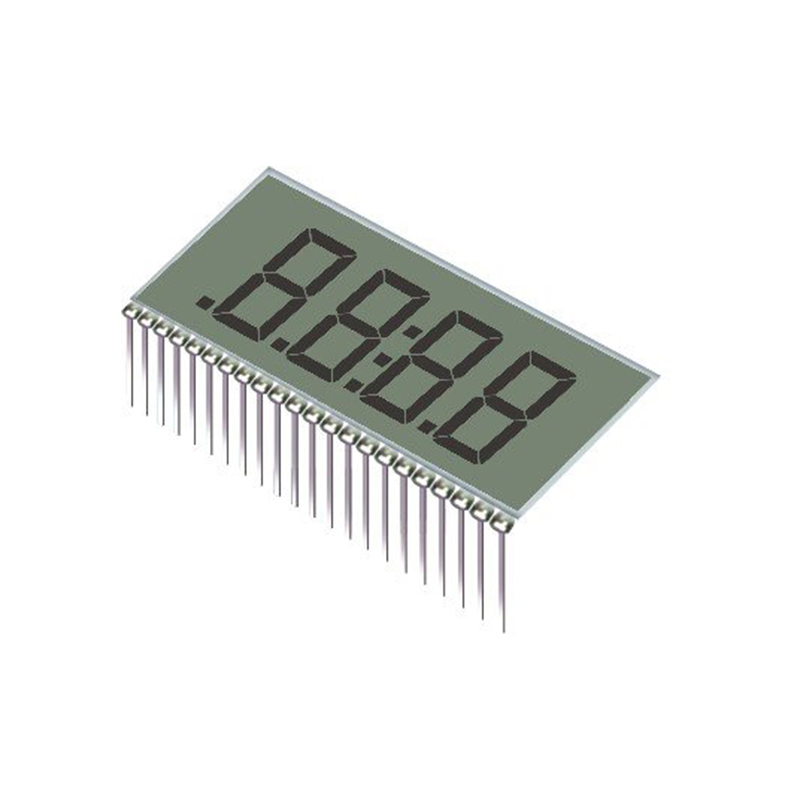

Moduli ya kuonyesha mita ya nishati hutumika zaidi kwa ajili ya kusoma matumizi ya nguvu, na kuna aina nyingi za kuonyesha ikiwa ni pamoja na mirija ya kidijitali, kaunta, na kawaidaLCD, matrix ya nukta ya LCD, LCD ya kugusa, n.k. Mbinu mbili za kuonyesha za bomba la dijitali na kaunta zinaweza kutumia umeme mmoja tu, pamoja na ukuzaji wa gridi mahiri, aina zaidi na zaidi za mita za umeme zinahitajika kuonyesha data ya nguvu, bomba la dijitali na kaunta haziwezi kukidhi mchakato wa nguvu ya akili. LCD ni hali kuu ya kuonyesha katika mita ya nishati ya sasa, kulingana na ugumu wa maudhui ya onyesho katika ukuzaji na muundo utachagua aina tofauti za LCD.
3. Moduli ya kuhifadhi mita ya nishati
Moduli ya kuhifadhi mita ya nishati hutumika kuhifadhi vigezo vya mita, umeme, na data ya kihistoria. Vifaa vya kumbukumbu vinavyotumika sana ni chipu ya EEP, ferroelectric, chipu ya flash, aina hizi tatu za chipu za kumbukumbu zina matumizi tofauti katika mita ya nishati. flash ni aina ya kumbukumbu ya flash ambayo huhifadhi baadhi ya data ya muda, data ya mkunjo wa mzigo, na vifurushi vya uboreshaji wa programu.
EEPROM ni kumbukumbu ya kusoma pekee inayoweza kufutwa inayoweza kupangwa ambayo inaruhusu watumiaji kufuta na kupanga upya taarifa zilizohifadhiwa ndani yake ama kwenye kifaa au kupitia kifaa maalum, na kufanya EEPROM iwe muhimu katika hali ambapo data inahitaji kurekebishwa na kusasishwa mara kwa mara. EEPROM inaweza kuhifadhiwa mara milioni 1 na hutumika kuhifadhi data ya nguvu kama vile kiasi cha umeme kwenye mita ya nishati. Nyakati za kuhifadhi zinaweza kukidhi mahitaji ya nyakati za kuhifadhi ya mita ya nishati katika mzunguko mzima wa maisha, na bei ni ya chini.
Chipu ya Ferroelectric hutumia sifa ya nyenzo ya Ferroelectric ili kufikia matumizi ya nguvu ya kasi ya juu, ya chini, uhifadhi wa data wa kutegemewa sana na uendeshaji wa kimantiki, nyakati za kuhifadhi za bilioni 1; Data haitaondolewa baada ya umeme kushindwa kufanya kazi, ambayo hufanya chipu za Ferroelectric zenye msongamano mkubwa wa kuhifadhi, kasi ya haraka, na matumizi ya chini ya nishati. Chipu za Ferroelectric hutumika zaidi katika mita za nishati kuhifadhi umeme na data nyingine za nguvu, bei ni ya juu zaidi, na hutumika tu katika bidhaa zinazohitaji kuwa na mahitaji ya kuhifadhi maneno ya masafa ya juu.
4, moduli ya sampuli ya mita ya nishati

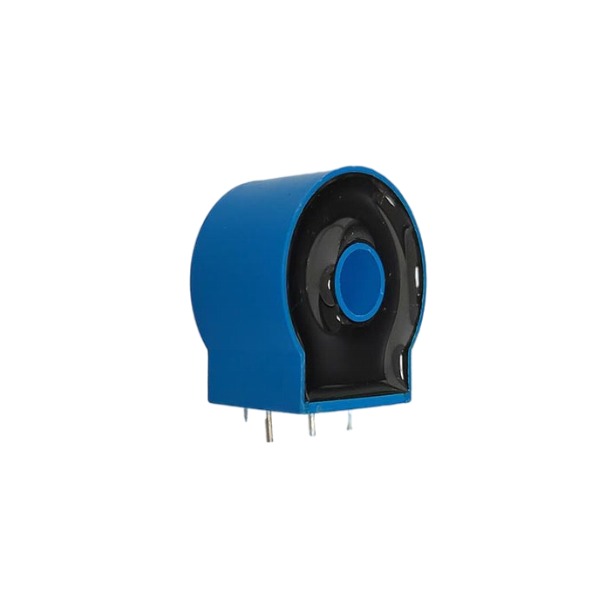

Moduli ya sampuli ya mita ya saa ya wati ina jukumu la kubadilisha ishara ya mkondo mkubwa na ishara ya volteji kubwa kuwa ishara ya mkondo mdogo na ishara ya volteji ndogo ili kurahisisha upatikanaji wa mita ya saa ya wati. Vifaa vya sampuli ya mkondo vinavyotumika sana nishunt, transfoma ya mkondo, Roche coil, nk., sampuli ya volteji kwa kawaida hutumia sampuli ya volteji isiyo na usahihi wa hali ya juu.
5, moduli ya kipimo cha mita ya nishati
Kazi kuu ya moduli ya kupimia mita ni kukamilisha upatikanaji wa mkondo wa analogi na volteji, na kubadilisha analogi kuwa ya kidijitali; Inaweza kugawanywa katika moduli ya kipimo cha awamu moja na moduli ya kipimo cha awamu tatu.
6. Moduli ya mawasiliano ya mita ya nishati
Moduli ya mawasiliano ya mita ya nishati ndiyo msingi wa upitishaji data na mwingiliano wa data, msingi wa data ya gridi mahiri, akili, usimamizi mzuri wa kisayansi, na msingi wa maendeleo ya Mtandao wa Vitu ili kufikia mwingiliano wa binadamu na kompyuta. Hapo awali, ukosefu wa hali ya mawasiliano ni hasa infrared, mawasiliano ya RS485, pamoja na maendeleo ya teknolojia ya mawasiliano, teknolojia ya Mtandao wa Vitu, uchaguzi wa hali ya mawasiliano ya mita ya nishati umekuwa mkubwa, PLC, RF, RS485, LoRa, Zigbee, GPRS, NB-IoT, n.k. Kulingana na hali tofauti za matumizi na faida na hasara za kila hali ya mawasiliano, hali ya mawasiliano inayofaa kwa mahitaji ya soko huchaguliwa.
7. Moduli ya kudhibiti mita ya umeme
Moduli ya udhibiti wa mita ya umeme inaweza kudhibiti na kudhibiti mzigo wa umeme kwa ufanisi. Njia ya kawaida ni kusakinisha rela ya kushikilia sumaku ndani ya mita ya umeme. Kupitia data ya umeme, mpango wa udhibiti na amri ya wakati halisi, mzigo wa umeme unasimamiwa na kudhibitiwa. Kazi za kawaida katika mita ya nishati zinajumuishwa katika rela ya kukata umeme kupita kiasi na ya overload ili kufikia udhibiti wa mzigo na ulinzi wa mstari; Udhibiti wa muda kulingana na kipindi cha muda cha kuwasha udhibiti; Katika kazi ya kulipia kabla, salio halitoshi kukata rela; Kazi ya udhibiti wa mbali hugunduliwa kwa kutuma amri kwa wakati halisi.
8, moduli ya usindikaji wa MCU ya mita ya nishati
Moduli ya usindikaji wa MCU ya mita ya saa ya wati ni ubongo wa mita ya saa ya wati, ambayo huhesabu aina zote za data, hubadilisha na kutekeleza kila aina ya maagizo, na kuratibu kila moduli ili kufikia kazi.
Kipima nishati ni bidhaa changamano ya kupimia kielektroniki, inayojumuisha nyanja nyingi za teknolojia ya kielektroniki, teknolojia ya nguvu, teknolojia ya kipimo cha nguvu, teknolojia ya mawasiliano, teknolojia ya kuonyesha, teknolojia ya kuhifadhi na kadhalika. Ni muhimu kuunganisha kila moduli inayofanya kazi na kila teknolojia ya kielektroniki ili kuunda kitu kizima ili kutoa mita thabiti, ya kuaminika na sahihi ya saa ya wati.
